超声波流量计是利用超声波在流体运行中,顺流传播时和逆流传播时所产生的传播速度差这一特性,通过向上、下游流体发送超声波和从上、下游接收超声波,再经过对超声波传播的速度差的积算处理而实现对流体流量测量的仪表。
无锡优量超声波明渠流量计正是利用了超声波流量计计量的特性,实现对敞口明渠流量的测量。
无锡优量超声波流量计,具备国家认可资质,每套超声波明渠均带有国家检测证书,计量精准,请认准优量商标。



   超声波明渠流量计:
优量超声波明渠流量计
(具有国家认可的超声波明渠流量计制造资质,中国具有影响力的超声波明渠流量计厂家之一)
计量器具生产许可证: 苏制02000305号

超声波流量计是利用超声波在流体运行中,顺流传播时和逆流传播时所产生的传播速度差这一特性,通过向上、下游流体发送超声波和从上、下游接收超声波,再经过对超声波传播的速度差的积算处理而实现对流体流量测量的仪表 。
LMZ超声波明渠流量计:
可靠、精准、领先


先进性:
1、污水泡沫对其测量无任何影响:彻底解决泡沫影响测量的难题,由于超声波的固有特性,很难穿透泡沫测量到真实水位,导致无法计量。

2、免调试,自动调零,通电就正常工作:传感器和计量槽一体化的设计,避免了繁琐和专业的调试过程,给用户带来极大的方便。

3、传感器采用美国进口元器件装配,超高灵敏度:用摩托罗拉公司的集成电路可设计出短量程的高灵敏度传感器,使测量精度达0.2%。

4、计量槽(堰板)由厂家生产,比用户自己做更精确:进口的明渠流量计厂家都要求客户自己制作计量槽,由于不专业,带来较大误差,而且用户也麻烦。

5、信号超强,远传距离达2000米:传感器信号经处理放大后,远传能力大大增强,抗干扰能力也大大增强,远超过一般厂家的20米限制。

6、敞开自流型流量计,可测量非满管流量:窨井三角堰明渠流量计是专门为地下窨井自流非满管的管道设计开发的流量计。


7、历史记录查询功能,显示日报表、月报表、年报表:可方便环保部门对用户进行计量结算和记录跟踪查询。

8、停电记录查询功能,显示停电时间和次数:可方便用户计算未计量流量和防止偷排现象。


创新优量,总能领先!

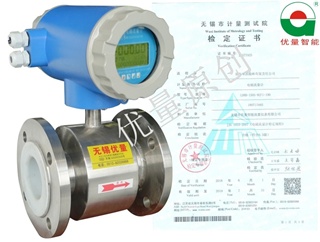

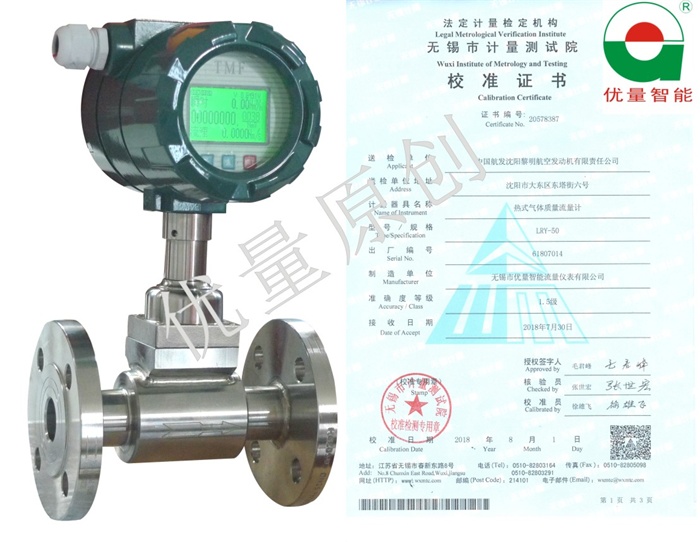

精品级明渠流量计,每套带第三方检测证书,优量流量计,就是不一样

精品级明渠流量计证书

优量流量计,就是不一样
证书不得转贴


通过无锡市计量测试中心第三方权威部门严格测试,并出具单台检测证书和检测费用发票.
订货周期:3天,电话:0510- 83118288 82026888 85051088 传真::0510-85620996 83111131



LMZ超声波明渠流量计 计量器具型式批准证书
(江苏省质量技术监督局发证)
LMZ超声波明渠流量计 计量器具生产许可证
(无锡市质量技术监督局发证)
“优量”牌LMZ超声波明渠流量计取得无锡市质量技术监督局颁发的《制造计量器具生产许可证》,获准使用苏制02000305号标志;取得江苏省质量技术监督局颁发的中华人民共和国《计量器具型式批准证书》,获准使用CPA标志。



量程:250t/h
超声波明渠流量计



量程:30t/h
三角堰明渠流量计




量程:150t/h
窨井三角堰明渠流量计
优点:
1、大量污水泡沫不影响其正常测量
2、适合空间宽敞的渠道
3、免调试
优点:
1、适合空间狭小小流量渠道
2、污水泡沫不影响其正常测量
3、免调试

优点:
1、适合空间狭小的窨井水泥管道
2、大量雨水和污水时也不损坏探头
3、水泥管道无水位差,也能安装


明渠流量计200K
明渠流量计200K

明渠流量计200K22
明渠流量计200K22
巴氏计量槽、lmz河流式明渠流量计

明渠流量计200K22

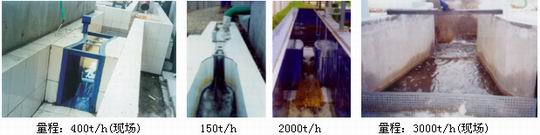

无喉槽现场


量程:1500t/h
量程:2000t/h
量程:3000t/h
量程:20t/h不锈钢巴氏计量槽
量程:50t/h
量程:100t/h
量程:150t/h
量程:400t/h
量程:900t/h

超声波明渠流量计简介:
  LMZ系列超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量,是城市污染防治和环保部门监控污水排放的必要仪表之一,也是水利部门农灌水排放计量的必备仪表。
  该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术,能在较恶劣的环境下安装、自动计量,具有较高的可靠性和较强的抗干能力。安装维护方便,读数简捷。
超声波明渠流量计原理:
  LMZ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽,保证其一定液位高度,得知一定流量,选用巴歇尔槽/堰板计量槽作为特定流道,测量精度高,安装方便,传感器测量出液位高度,通过89C52系列单片机处理得出瞬间流量和累计流量值,流量可用下式表示:
  Q=KHn
  Q:瞬间流量(t/h) K:流量常数
  H:液位高度 n:n次方值
  瞬间流量经累计积算处理得出累计流量。

超声波明渠流量计应用区域:
  由于明渠流量计非压力流的特点,被广泛应用于污水排放口,适用于化工、冶金、环保、制药等各类企业污水的测量和控制。

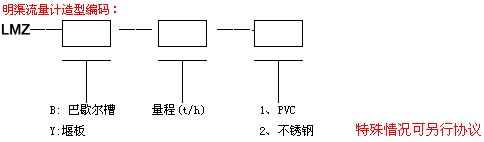

超声波明渠流量计造型编码示意图
超声波明渠流量计量程
超声波明渠流量计主要技术参数:
量程:20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度:1.0级
显示仪表温度:0℃~50℃             介质温度:0℃~+60℃
传感器温度:-30℃~+60℃             压力:自由流
流道形式:巴歇尔槽/三角堰板/矩形堰板       防护等级:IP65
供电电源:220VAC 50HZ              前直段:1~3米
显示:双窗口,8位LED累计流量和4位LED瞬间流量   消耗功率:≤15W

巴歇尔槽明渠尺寸要求:
型?号
适用渠道(宽×高)
mm
最小流量
(t/h)
最大流量
(t/h)
LMZ—20
≥200×250
0.32
20
LMZ—50
≥250×300
0.65
50
LMZ—150
≥300×500
2.77
115
LMZ—400
≥400×650
5.40
400
LMZ—900
≥600×800
9.00
900
LMZ—1500
≥840×1000
12.6
1500
LMZ—3000
≥1200×1000
45.0
3000
LMZ—5000
≥1680×1100
108.0
5400
LMZ—8000
≥1920×1100
126.0
7200

三角堰板/矩形堰板明渠尺寸要求:
型号规格
最大流量(t/h)
适用渠道(宽×深)
最高水位(mm)
LMZ-Y-50
50
≥400×350
277
LMZ-Y-80
80
≥500×470
390
LMZ-Y-150
150
≥600×570
484
LMZ-Y-250
250
≥800×650
540
LMZ-Y-500
500
≥800×650
510
LMZ-Y-800
800
≥800×850
655
LMZ-Y-1000
1000
≥1000×850
707
超声波明渠流量计三角堰矩形堰
常用规格堰板明渠流量计尺寸:
型号规格
B
H
P
P1
LMZ-Y-50
480
400
160
-
LMZ-Y-80
580
460
160
-
LMZ-Y-150
680
520
240
-
LMZ-Y-250
880
600
280
-
LMZ-Y-500
880
680
-
250
LMZ-Y-800
880
880
-
300
LMZ-Y-1000
1080
880
-
350



超声波明渠流量计土建安装:
  在安装前首先察看地形,进水口必须高于出水口,确保有水位差,出水畅通,这是成功安装巴歇尔槽明渠流量计的关键。


     超声波明渠流量计巴歇尔计量槽模拟图
              巴歇尔计量槽模拟图


    巴歇尔计量槽模拟图

常用型号规格明渠流量计安装尺寸(单位:mm)
型号
B
L
L1
L2
H
LMZ-20
300
650
1500
1000
250
LMZ-50
380
750
2000
1500
300
LMZ-150
450
900
2500
1800
500
LMZ-400
600
900
3000
2000
700

安装巴歇尔槽的最关键点
必须保证巴歇尔槽下游有水位差,排放畅通,不会积水

XSJ智能流量显示仪
XSJ智能流量显示仪是我厂开发的新产品,CPU是采用AT89C52微处理器,在通用软件支持下,能同时对累计流量和瞬间流量进行显示。

主要特点:
(1)仪表可同时显示累计流量和瞬间流量。
(2)可输出标准电流信号4~20mADC.
(3)断电数据保护功能,数据保留时间十年。
(4)可带打印输出,定时打印功能(选配)
(5)可输出累计流量值的脉冲信号(选配)

主要技术指标:
(1)输入信号:电流
(2)供电:220VAC、50HZ、功耗≤10w
(3)环境温度:0~50℃相对温度:≤85%
(4)安装尺寸:盘式结构
(5)仪表尺寸:160×80×130mm
开孔尺寸:152×76mm
接线:
一体型的巴歇尔槽带有RVV护套信号导线20米,如距离较远,用户可自行接长,距离一般在2000米以内,否则应做实地连线试验。
明渠流量计订货须知:
在订货时用户必须根据具体测量条件和现场情况进行正确选型:

明渠流量计订货时须注明:
1、被测介质的名称。
2、上限流量和常用流量。
3、明渠的长、宽和深度尺寸。
4、进水口和出水口的落差。
5、输出信号和种类。
6、其他需要说明的特殊要求。
优量公司 -------- 快速供货 快件发货

1、超声波明渠流量计有现货。(20-150t/h、巴氏计量槽、PVC材质、8位累计流量+4位瞬间流量)
2、大流量、堰板(三角堰、矩形堰)、全不锈钢明渠流量计订货后生产周期:3天


请购买正宗的无锡优量公司产品,注意产品标识包装
无锡优量字样的标签
优量公司专用彩色说明书
优量公司专用包装箱
如需更详尽使用说明书土建安装图
请来电:
0510-83118288 82026888

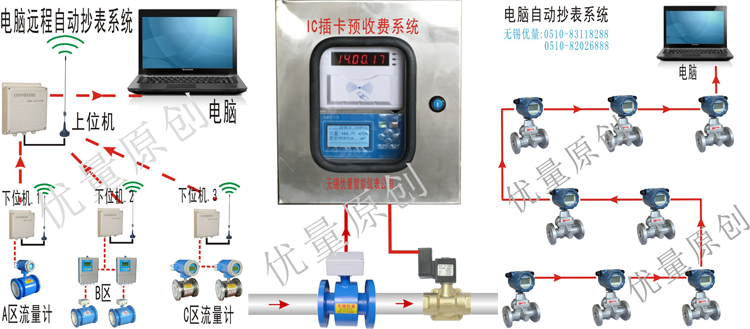

IC插卡预收费/电脑自动抄表



五大特点:
1、不用向电信公司申请固定IP地址,为您节约1000多元申请费和每年不菲的使用费。
2、用户不用购买工业级计算机,而且24小时不停地收集数据,为您节约10000元投资和运行时的电费。
3、无线GPRS数据采集系统软件免费赠送,为您节约3000元软件费。
4、实现下面流量计的数据和上面计算机显示的采集数据完全一样,没有二次积算,避免贸易供需双方矛盾产生。
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装。

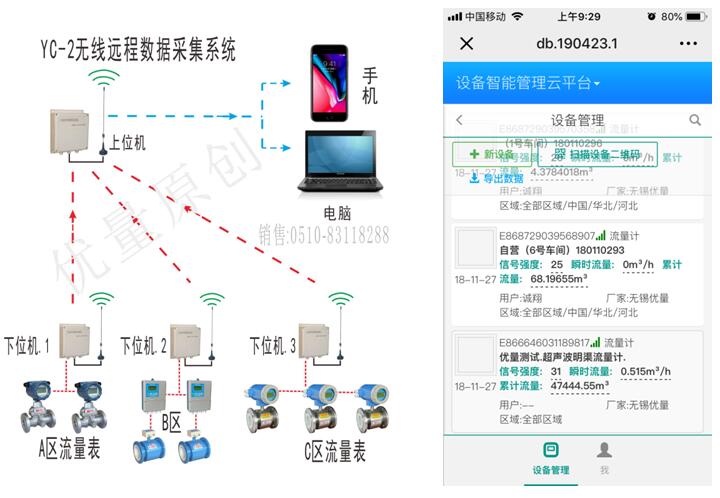

环保在线监测系统结构分为仪表数据采集、无线数据发射和上位机监控平台三个部分, 我公司的环保无线采集仪是集采集与传输为一体,随时查询即时流量,并调出月报表和日报表,免去人工抄表降低了维护成本。
月报表和日报表(上网电脑截屏)
实时上传详细数据(上网电脑截屏)

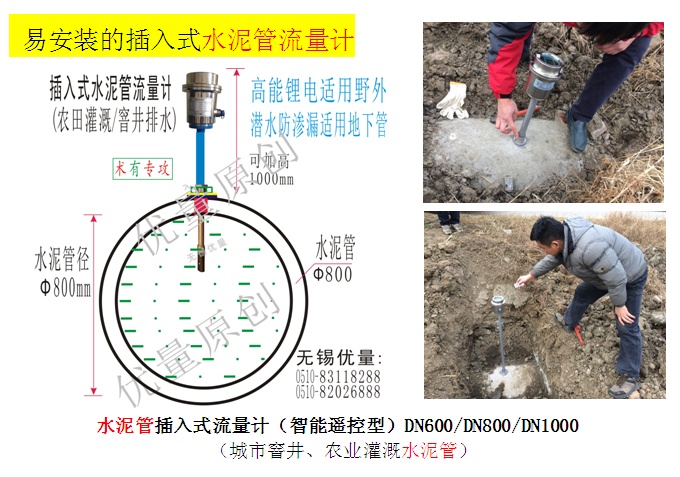

水泥管插入式流量计(智能遥控型)
